Thegrup rollerApa komponen inti conveyor sabuk, sing tanggung jawab ndhukung sabuk conveyor lan nyuda resistensi sing mlaku. Kualitas Majelis kasebut langsung mengaruhi stabilitas, urip layanan, lan swara operasi conveyor. Ing ngisor iki rinci babagan titik klompok roller saka papat dimensi: persiapan praupan, proses pemasangan inti, kanggo njamin proses pemasangan sing standar lan efisien.
1. Persiapan prajurit pre-Majelis: layake dhasar lan aja risiko
Sadurunge patemon, telung tugas inti- "Pemeriksaan materi, persiapan alat, lan lingkungan cleaning"-ora rampung kanggo ngilangi awal.
1.1 Counting Material lan Inspeksi Kualitas
● Priksa komponen inti klompok roller siji dening siji: rollers (kalebu badan roller, gulungan, cuci minyak), bakar, cuci minyak, tanpa bagean sing ora ana.
● Skrisi kualitas komponen utama:
◆ Roller awak: ora nabrak, deformasi, utawa teyeng ing permukaan; ketebalan tembok seragam (obah-obah spot kanthi caliper kasedhiya); Tangan gegayuhan ing loro-lorone kanthi kenceng kanthi kenceng (ora ana cracking palsu utawa retak).
◆ Kargening: Rotasi fleksibel tanpa swiwi utawa swara ora normal; nutupi segel sing utuh (kanggo nyegah bledug lan minyak ora mlebu); Model sing cocog karo gambar (E.g., bola bal alur gelove 6204, 6205).
◆ Kurungan: material ketemu (biasane q235 baja); Ora ana burr utawa deformasi ing sendi welding; Posisi akurat kanggo bolongan sing tepat (diameter bolongan cocog karo bolts, kanthi kesalahan ≤ 0.5mm).
1.2 Alat lan persiapan bahan bantu
● Alat penting: Torque Wrench (kritis kanggo njamin torsi kenceng bolt, caliper (kanggo ngrusak komponen), pencetak, pencet; langsung ngalahake cincin batin.
● Bahan bantu: pelumas (cocog karo bantalan, kayata Grease berbasis Lithium No 2, digunakake kanggo nyemprotake lubrication), kain sing dikerbur (kanggo ngresiki kain minyak lan bledug ing komponen).
1.3 Syarat Lingkungan Majelis
● Situs kasebut kudu dadi warata lan garing, ngindari lingkungan lembab (kanggo nyegah komponen komponen) lan lingkungan bledug (kanggo nyegah impurities saka mlebu ing bantalan).
● layake bantalan pelindung (e.g., bantalan karet, papan kayu) kanggo nyegah goresan ing awak roller disebabake ing lemah.
2. Proses Majelis Inti: operate ing urutan lan njamin presisi
Majelis sakagrup rollerkudu ngetutake urutan "pisanan nglumpukake unit roller → banjur ngumpul kurung → pungkasane ndandani lan verifikasi". Presisi kudu dikendhaleni ing saben langkah kanggo ngindhari salah komponsignment.
Langkah 1: Majelis Unit Roller (inti inti)
Unit roller yaiku "Unit eksekusi" klompok roller, dumadi saka awak roller, bantalan, batang, lan segel minyak. Sajrone patemon, fokus kanggo njamin "bantalan fleksibel lan panyeget sing bisa dipercaya".
1.1 Majelis saka bantalan lan housings sing nggawa
Kaping pisanan, aplikasi sawetara grease ing tembok batin omah omah (lapisan tipis nutupi tembok batin cukup; sing gedhe banget bisa nyebabake panas.
● Gunakake pers lancar mencet ing omah sing nggawa (titik aplikasi pasukan ana ing cincin njaba sing nggawa; meneting cincin batin dilarang). Mesthekake ora ana celah ing antarane bantalan lan omah sing ana ing omah (pemeriksaan karo gauge perayaan kasedhiya, nganggo celah ≤ 0,05mm).
● Instal segel minyak: Embed segel minyak (umume segel minyak lip)) menyang alur omah sing nggawa. Mesthekake segel minyak dipasang kanthi rapet ing ring outer sing nggawa tanpa nyimpang (kanggo nyegah bocor leakage utawa bledug sajrone operasi).
Majelis 1.2 saka batang lan badan roller
● Pasang garan (kanthi permukaan sing lancar lan ora burr) liwat cincin batin ing salah sawijining mburi awak roller, lan alon-alon nyurung maneh kanggo cincin batin ing mburi liyane. Mesthekake batang kasebut dipasang kanthi cincin batin (ora loveren).
● Tes rotasi awak roller: Puterake badan roller kanthi tangan; Sampeyan kudu muter fleksibel tanpa jamming utawa gangguan sing ora normal, lan rotasi inersia kudu seragam (ora "raos gagah"). Yen ana Jamming, bubar lan priksa manawa prewangan wis diinstal mbalikke utawa yen ana reged.
Langkah 2: Ngrakit unit roller lan krenjang

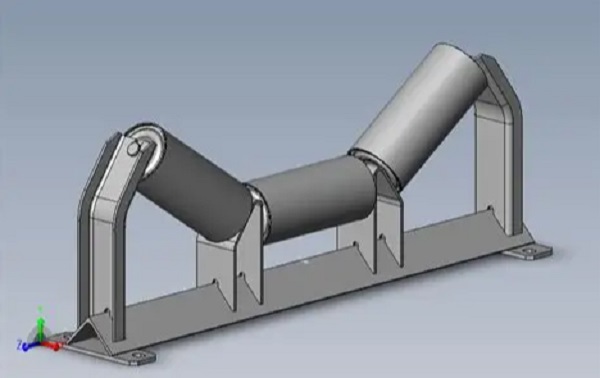

Kurungan minangka "pigura dhukungan" saka klompok roller. Sampeyan perlu kanggo mesthekake posisi unit roller ing kurungan supaya ora nyimpang saka sabuk conveyor.
2.1 posisi unit roller
● Miturut syarat-syarat gambar, nyelehake unit roller nglumpukake (klompok roller siji biasane ngemot 2--5 unit, lan "roller grup" ing sisih ngisor roller + 1 roller sing dipasang ing kurungan.

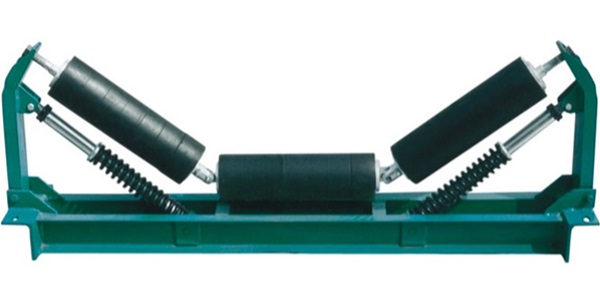

● Perhatian khusus kudu dibayar ing Grup Roller Trough: sudut ing antarane rollers sisih lan roller tengah (biasane 30 °, miturut syarat-syarat gambar) kudu diukur kanthi ora rata ing sabuk conveyor, kanthi gampang nyebabake panyimpangan).
2.2 BolT ndandani
● Pass bolts liwat bolongan sing dipasang ing bracket lan bolongan unit roller unit sing ana ing unit roller, cuci mesin cuci + musim semi kanggo nyegah kacang-tahan kanthi tangan.
● Gunakake wrench torsi kanggo ngencengi bolts miturut torsi sing ditemtokake ing gambar (e.g. Torsi sing berlebihan (sing bisa nyebabake breakage bolot) utawa ora cukup torsi (sing bisa nyebabake loosening sajrone operasi) dilarang.
● Urutan kenceng: ngencerake simetris (e.g., 4 bolts kudu diketatake ing "urutan diagonal" kanggo ngindhari deformasi bracket).
Langkah 3: Verifikasi sakabèhé lan imbuhan
Sawise Majelis, nganakake pemeriksaan sakabehe kanggo mbenerake panyimpangan kanthi tepat wektu:
● Gunakake level kanggo ndeteksi lumahing ngisor kurungan: njamin kurungan yaiku horisontal (panyimpangan horisontal ≤ 0.5mm / m). Yen cenderung, nyetel gasket (selehake gamping ing sisih ngisor krenjang; dipeksa mbengkongake kurungan dilarang).
● Priksa paralelisme unit roller: rollers sisih troughgrup rollerkudu disebar simetris ing loro-lorone roller tengah, kanthi kesalahan paralelisme ≤ 0.3mm / m (deteksi dening metode tali: tarik bedane rollers lan ngukur jarak sing ana ing antarane rollers lan garis lurus).
● Puter kabeh roller maneh: Mesthekake kabeh golong muter fleksibel tanpa "individu jamming". Yen ana jamming, mbubarake lan mriksa rapat saka bantalan utawa shafts.
-
