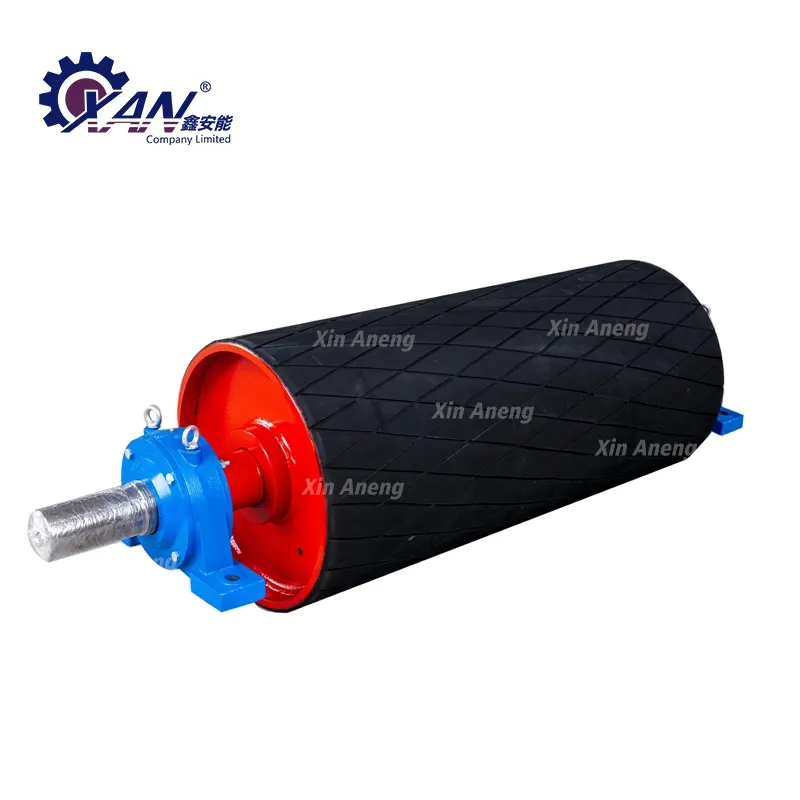

Drive Pulley

XAN njamin garansi minimal 5 taun ing kabeh Drive Pulley standar. Cara pambentukan lapisan karet permukaan yaiku panutup karet vulkanisir. Kekandelan lapisan karet permukaan Drive Pulley ora kurang saka 16mm, lan kekerasan lapisan karet permukaan roller drive ora luwih murah tinimbang 70 Shore A.

Kirim Pitakonan

Deskripsi Produk

Teknologi pangolahan lan manufaktur lan bahan saka Xin Aneng's Drive Pulley

1. silinder wis gandheng dening gas karbon dioksida shielded welding lan submerged busur welding, lan kabeh awak wis tungku annealed kanggo ngilangke kaku. Boring bolongan utama kanggo mesthekake sambungan antarane omah wheel lan batang.

2. Poros Drive Pulley Xin Aneng digawe saka baja 45 berkualitas tinggi, sing diuripake kasar lan diuji cacat ultrasonik, banjur dipateni lan dikendhaleni, banjur diuripake lan digiling.

3. Kanggo njamin kualitas drum, kabeh drum kudu dipriksa kanthi lengkap, lan kualitas saben weld drum kudu dipriksa dening UT lan diarsipake. Welds ing ngisor kudu dipriksa kanthi pewarnaan. Yen ana cacat, padha kudu dibusak ing wektu karo karbon busur gouging banjur maneh gandheng.

4. Supaya kanggo mesthekake operasi Gamelan, drum uga wis sijine liwat stand test imbangan statis, lan tes imbangan statis wis digawa metu ing sesuai ketat karo syarat standar. Eksperimen keseimbangan statis ditindakake miturut level G40.

5. Perusahaan kita nggunakake detektor cacat ultrasonik kanggo nindakake deteksi cacat ing Pulley Drive Xin Aneng.

Pulley casting karet

1. Lumahing kabeh The Drive Pulley digawe saka karet cast prismatic. Lapisan karet permukaan dibentuk kanthi tutup karet vulkanisir. Ing kekandelan saka lapisan karet lumahing ora kurang saka 14mm, lan atose lapisan karet lumahing ora kurang saka Shore 70 derajat.

2. Lumahing The Drive Pulley Gamelan lan ora dijamin karo lim.

3. Lapisan adesif dijamin bebas saka cacat kayata delamination lan blistering. Sifat fisik lan mekanik saka lim ndhuwur lan lim ngisor tundhuk karo peraturan sing cocog ing GB10595-2017.

Sawise drum dirakit, toleransi runout radial saka bunder njaba kudu tundhuk karo syarat ing tabel ing ngisor iki.

Unit: mm

KatrolD		200~800	1000~1600	1800
Toleransi runout bunder radial	Non-Lagging Pulley Pulley	0.6	1.0	1.5
Toleransi runout bunder radial	Katrol Lagging	1.1	1.5	2.0

Bantalan katrol yaiku bantalan FAG utawa SKF.

Parameter teknis utama runout drum-Radial saka bunder njaba drum

Tail Bend Pulley

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

Drive Pulley

φ≤800mm≤1.05mm

φ＞800mm≤1.40mm

Spesifikasi Drive Pulley

B	D	A	L	L1	L2	K	M	N	Q	P	H	h	hl	d	b1	ds	Sumbu muter 承	Roller Gamelan 筒	Roller lumahing karet 简
500	500	850	600	1097	505.5	115	70	0	280	340	100	33	60	55	16	27	1312	16300	25
650	500	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	21200	32.6
650	630	1000	750	1280	588.5	135	90	0	350	410	120	33	76	70	20	27	1316	29600	45.4
800	500	1300	950	1580	738.5	135	90	0	350	410	120	33	76	70	20	27	1316	26200	40.1
800	630	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	36700	56.1
800	800	1300	950	1661	771	175	130	80	380	460	140	33	97	90	24	27	3520	55900	85.5
1000	630	1500	1150	1861	871	175	130	80	380	460	140	33	97	90	24	27	3520	45700	70.1
1000	800	1500	1150	1945	900	215	160	90	440	530	160	53	119	110	32	34	3524	69600	106.8
1000	1000	1500	1150	2020	930	255	170	100	480	570	180	53	140	130	36	34	3528		177.5
1200	630	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	54900	84
1200	800	1750	1400	2195	1025	215	160	90	440	530	160	53	119	110	32	34	3524	83700	128.1
1200	1000	1750	1400	2270	1055	255	170	100	480	570	180	53	140	130	36	34	3528	-	213
1200	1250	1750	1400	2305	1065	275	180	110	540	630	200	63	161	150	40	34	3532		300
1400	800	2000	1600	2445	1150	215	160	90	440	530	160	63	119	110	32	34	3524	97600	149.2
1400	1000	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	249.25
1400	1250	2000	1600	2555	1190	275	180	110	540	630	200	63	161	150	40	34	3532	-	350
1400	1400	2000	1600	2635	1200	335	200	120	590	680	220	63	181	170	40	40	3536	-	470

Pabrik kita:

Perusahaan kita duwe sistem jaminan kualitas sing komprehensif. Sadurunge produksi diwiwiti, kita bakal ngirim rencana jaminan kualitas lengkap kanggo proyek iki. Rencana iki kalebu prosedur jaminan kualitas, cara organisasi, kualifikasi personel sing melu, lan kontrol kanggo kabeh kegiatan sing mengaruhi kualitas proyek kayata desain, pengadaan, manufaktur, transportasi, instalasi, komisioning, lan pangopènan. Kita duwe personel khusus sing tanggung jawab kanggo kegiatan jaminan kualitas.
