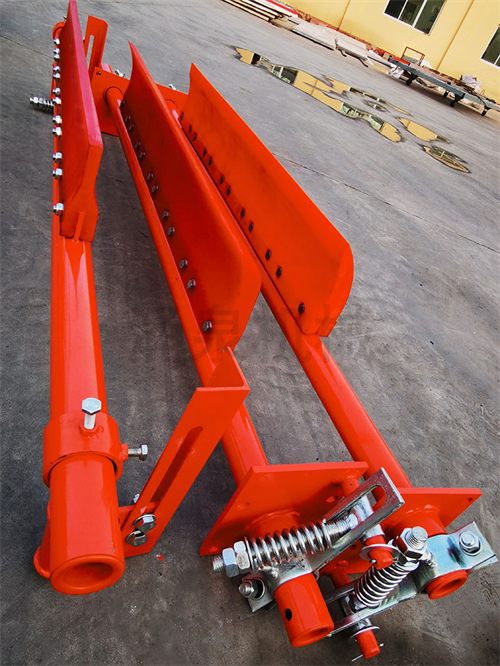

Sabuk conveyor anti-lengen counterweight pindho lane resik iku jinis anyar saka resik, kang nduweni karakteristik kinerja stabil, efek reresik apik, lan gampang disassembly lan Déwan.
Cleaner conveyor kalebu pemblokiran katrol tetep, tali kawat, rod nyambungake, Déwan scraper karet, counterweight, pamisah ngusapake prewangan, Déwan scraper logam lan komponen liyane, lan ing ngisor iki introduksi Brief kanggo saben komponen lan fungsi.
1. Sabuk konveyor
Sabuk conveyor minangka bagéyan penting saka conveyor, biaya sabuk conveyor ing akun conveyor kanggo 30% ~ 50% saka biaya kabeh peralatan, lan sawetara kahanan apa tartamtu mbutuhake sabuk conveyor duwe karakteristik saka nyandhang resistance, resistance panas, retardant semangat, resistance lenga lan resistance ozon. Sajrone operasi conveyor, beban ing sabuk conveyor banget rumit, lan tundhuk stres mlengkung liwat roller lan roller saliyane stres tensile longitudinal. Umume karusakan sabuk diwujudake minangka nyandhang lan luh ing permukaan kerja lan pinggiran, risak, nyuwek, lan peeling sing disebabake dening bahan gedhe lan landhep. Ing desain resik, perlu kanggo milih bahan pamblokiran reresik cocok kanggo ngindhari karusakan ing sabuk conveyor sabisa. Sabuk konveyor ora diterangake kanthi rinci minangka bagean.
2. Muter prasaja
Klompok roller minangka komponen penting saka conveyor sabuk, lan miturut peran sing dimainake ing conveyor, roller bisa dipérang dadi rong kategori: roller transmisi lan roller reversing. Fungsi drum drive yaiku nransfer torsi sing diwenehake dening drive menyang sabuk conveyor.
Nyederhanakake roller reversing kalebu arah sabuk conveyor ing mburi conveyor, panuntun dhumateng nambah amba wrapping saka katrol transmisi, lan panuntun dhumateng saka piranti tensioning. Ing desain resik, iku kanggo roller sirah drive saka conveyor sabuk heavy-tugas, lan ukuran muter nemtokake jembaré saka sabuk conveyor lan jembaré saka resik, kang nduweni peran nuntun tartamtu ing desain resik. Drum uga ora diterangake kanthi rinci minangka bagean sing luwih resik.
3. blok katrol tetep
Klompok katrol tetep dumadi saka telung katrol, sing pisanan nduweni peran mbalikke, lan katrol kaloro lan katelu nduweni peran nyetel jarak supaya counterweight bisa diselehake ing posisi sing cukup.
4. Tali kawat
Tali kawat minangka unsur penting sing nyambungake counterweight lan rod penghubung.
5. rod nyambungake
Batang penghubung minangka unsur penting sing nyambungake tali kawat, scraper karet lan scraper logam, sing nduweni peran kanggo nyambungake bagean ndhuwur lan ngisor.
6. Déwan scraper karet
Rakitan scraper karet kalebu papat scraper karet kanthi spesifikasi sing padha, poros scraper karet, kursi scraper, bolt fixing kursi scraper lan poros scraper, bolt fix saka scraper karet lan kursi scraper, rusuk scraper karet, lan kacang sirah scraper karet. Déwan scraper karet minangka komponèn kritis saka resik sakabèhé.
7. Counterweight
Daya tekan saka scraper karet diwenehake dening rong set counterweights, saben kasusun saka papat lembar wesi cor karo bobot siji saka sepuluh kg lan rong bagéyan wesi cor karo bobot siji saka limang kg.
8. Split ngusapake prewangan
Pisah ngusapake prewangan luwih gampang kanggo nginstal saka rolling prewangan, kang ndadekke penak kanggo proses Déwan saka resik, lan metokake pasukan gedhe, lan bagean apa ora asring pindhah ing amba gedhe, lan iku luwih trep kanggo ngisi pelumas.
9. perakitan scraper logam
Déwan scraper logam kasusun saka Piece saka baja tahan nyandhang digawe saka M13, wadhah scraper logam, batang scraper logam, bar komprèsi, spring komprèsi, batang spring komprèsi, bolt mbenakake kanggo kursi scraper lan batang scraper, lan sekrup set kanggo bar komprèsi lan batang scraper logam.
